閘閥介紹

閘閥主要設計用于啟動或停止流動，并且當需要流體的直線流動和最小流量控制時。在使用中，這些閥門通常是完全打開或完全關閉的。

當閥門完全打開時，閘閥的盤完全被移除; 磁盤完全被吸入閥門閥蓋。這留下了一個開口，用于流過閥門，其內徑與安裝閥門的管道系統相同。閘閥可用于各種液體，并在關閉時提供緊密密封。

閘閥的構造

閘閥由三個主要部分組成：閥體，閥蓋和閥內件。主體通常通過法蘭連接，螺紋連接或焊接連接與其他設備連接。裝有活動部件的發動機罩通常用螺栓固定在車身上，以便進行維護。閥門裝飾包括閥桿，閘門，閥瓣或楔塊以及閥座環。

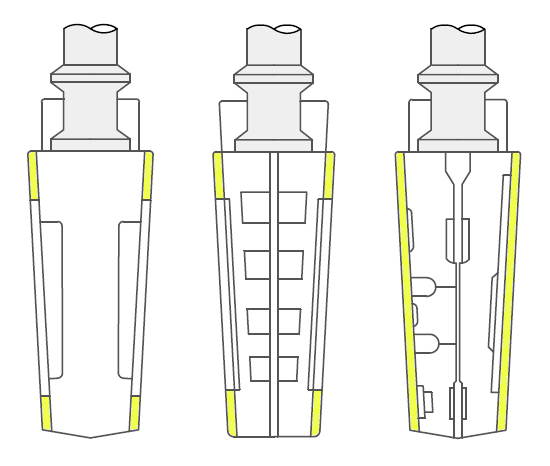

閘閥的楔塊

閘閥可提供不同的圓盤或楔塊。閘閥的測量通常由所使用的楔形類型制成。

實心楔是其簡單和強度最常用的磁盤。帶有這種楔塊的閥門可以安裝在每個位置，幾乎適用于所有液體。實心楔塊是單件式實心結構，幾乎適用于湍流。

柔性楔形件是一體式圓盤，在周邊周圍切割，以提高糾正錯誤或座椅之間角度變化的能力。減少的大小，形狀和深度會有所不同。淺而窄的切口提供很小的柔韌性但保持強度。更深更寬的切口或鑄造凹槽在中間留下很少的材料，這允許更大的靈活性，但是會降低強度。

分體式楔塊可自動調節，并可與兩個座椅側面自動對齊。這種楔形結構由兩件式結構組成，它位于閥體內的錐形座之間。這種類型的楔子適用于在常溫下處理非冷凝氣體和液體，特別是腐蝕性液體。

閘閥的閥桿

將手輪和磁盤相互連接的閥桿負責磁盤的正確定位。莖通常是鍛造的，并通過螺紋或其他技術連接到盤上。為了防止泄漏，在密封區域中，需要精細的表面光潔度。

對于非上升閥桿類型的閥門，如果閥門打開，則沒有向上的閥桿運動。閥桿穿入盤中。當閥桿上的手輪旋轉時，閥芯在螺紋上向上或向下移動，而閥桿保持垂直靜止。

閘閥的閥座

用于閘閥的閥座既可以與閥體一體提供，也可以與閥座環結構一起提供。座圈結構提供的閥座可以旋入到位或壓入到位并密封焊接到閥體上。后一種結構形式建議用于更高溫度的服務。

整體式閥座提供與閥體相同結構材料的閥座，而壓入式或螺紋式閥座允許變化?？梢栽谛枰牡胤教峁в杏操|(zhì)飾面的環。

閘閥的優點和缺點

好處：較好的關閉功能;閘閥是雙向的，因此它們可以在兩個方向上使用;通過閥門的壓力損失很小。

缺點：無法快速打開或關閉;閘閥不適用于調節或節流;在打開狀態下對振動敏感。
